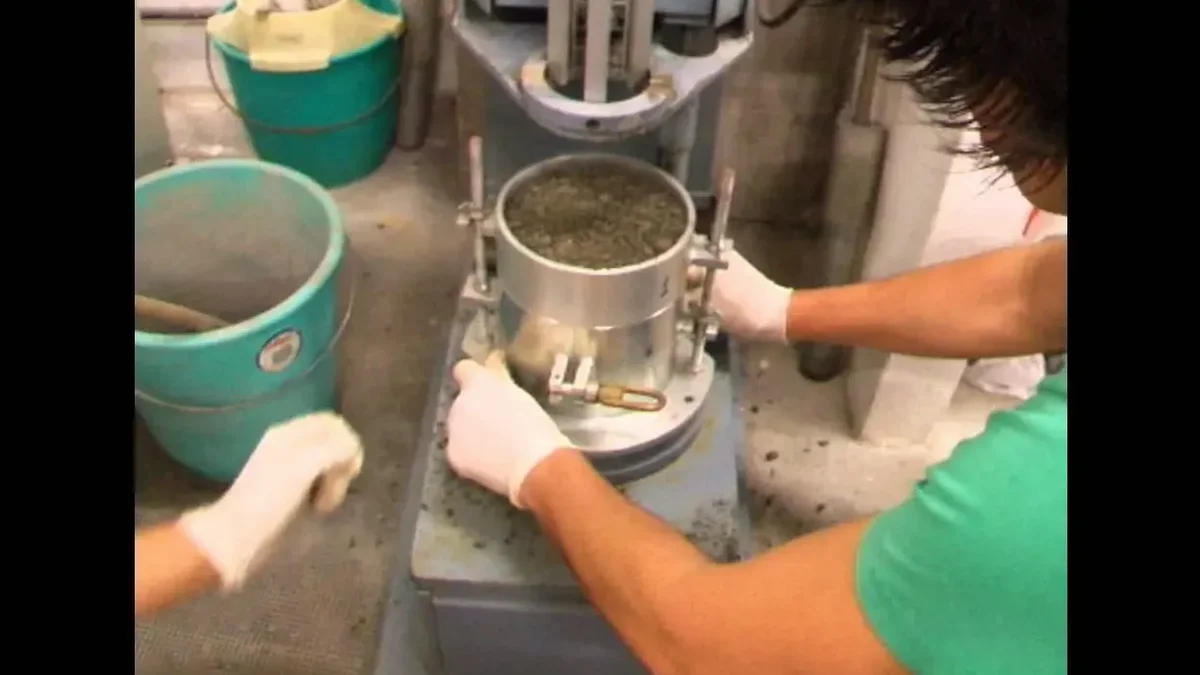

El ensayo Proctor, que se ejecuta con un martillo de 2.5 o 4.5 kg cayendo desde una altura normalizada de 305 o 457 mm sobre un suelo confinado en un molde metálico, es la prueba de laboratorio que define la compactación de cualquier movimiento de tierra en Peñalolén. Dado que la comuna se extiende desde la cota 600 en las laderas de la precordillera hasta los 850 msnm en sectores como San Luis, los suelos presentan variaciones importantes entre depósitos coluviales gruesos y limos finos de origen fluvial. En nuestro laboratorio, procesamos muestras alteradas de estos materiales para determinar la relación entre la densidad seca y el contenido de humedad, generando la curva de compactación que todo ingeniero residente necesita para controlar en obra con el método del cono de arena. La norma chilena NCh1534 establece los procedimientos que aplicamos con trazabilidad metrológica, asegurando que cada punto de la curva sea reproducible y auditable bajo los estándares de la ISO 17025.
La energía de compactación Proctor Modificado simula la acción de equipos vibratorios pesados, alcanzando densidades un 8 a 12% mayores que el Proctor Normal en suelos granulares de Peñalolén.
Contexto regional
Entre el sector alto de Peñalolén, donde predominan los suelos residuales de roca granítica descompuesta con alta fricción interna, y la planicie aluvial del sector de Lo Hermida, donde abundan los limos de baja plasticidad, la respuesta a la compactación cambia drásticamente: mientras los granitos meteorizados compactan bien con humedades bajas y densidades secas elevadas, los limos finos requieren un control muy preciso de la humedad óptima porque una variación del 2% puede significar pasar de un relleno denso a uno inestable. El error frecuente es aplicar la energía del Proctor Normal en terraplenes estructurales que demandan Modificado, o peor aún, usar la curva de un suelo representativo para controlar un material distinto. En Peñalolén, donde las napas freáticas someras en la zona baja añaden saturación estacional, un control de compactación mal calibrado conduce a asentamientos diferenciales que agrietan pavimentos y losas en menos de dos temporadas de lluvia.
Dudas habituales
¿Cuál es la diferencia entre el Proctor Normal y el Modificado?
La energía de compactación es el factor determinante. El Proctor Normal aplica 600 kN-m/m³ usando un martillo de 2.5 kg en 3 capas con 25 golpes cada una, simulando equipos de compactación ligeros. El Proctor Modificado eleva la energía a 2700 kN-m/m³ con un martillo de 4.5 kg en 5 capas con 56 golpes, representando rodillos vibratorios pesados. En suelos granulares de Peñalolén, el Modificado arroja densidades máximas entre un 8% y un 12% superiores.
¿Cuánto material se necesita para ejecutar el ensayo Proctor?
Se requieren aproximadamente 25 kg de muestra alterada para el Proctor Normal y hasta 45 kg para el Modificado, dependiendo del tamaño máximo de partículas. Si el material contiene bolones sobre 50 mm, se debe realizar una corrección por sobretamaño según el método de reemplazo descrito en la norma NCh1534/2.
¿Qué grado de compactación se exige típicamente en Peñalolén para rellenos estructurales?
La normativa chilena y las especificaciones técnicas de urbanización en la comuna exigen un mínimo del 95% de la D.M.C.S. Proctor Modificado para terraplenes y bases de pavimento, y un 90% para rellenos no estructurales. Estos valores se verifican mediante controles de densidad cada 500 m² por capa compactada.
¿Cuál es el precio de un ensayo Proctor Normal o Modificado?
El costo de un ensayo Proctor Normal oscila entre $56.000 y $75.000, mientras que el Proctor Modificado se sitúa entre $80.000 y $110.000, dependiendo de la cantidad de puntos de la curva y la necesidad de corrección por sobretamaño.
¿En qué tipo de proyectos de Peñalolén es obligatorio el Proctor Modificado?
Es obligatorio en todos los proyectos de pavimentación de calles y avenidas bajo los estándares del SERVIU Metropolitano, en plataformas para edificios de más de 4 pisos en la zona de expansión urbana de Avenida Grecia, y en los terraplenes de acceso a conjuntos habitacionales sobre la cota 800, donde la estabilidad del relleno es crítica por la pendiente natural del terreno.
