Diseño de Columnas de Grava en Suelos Compresibles de Peñalolén

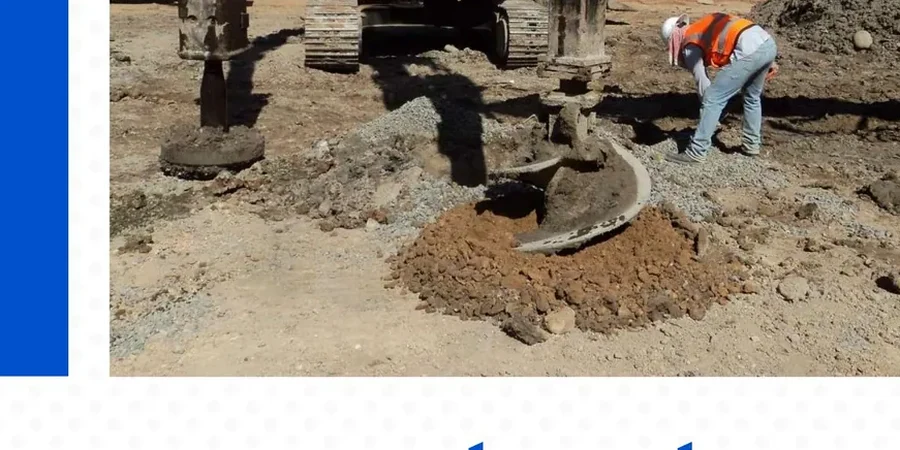

Llegamos al terreno con la vibrolanza montada sobre la grúa de orugas. El alimentador de grava empieza a descargar material seleccionado mientras el vibrador penetra por peso propio y vibración. En Peñalolén trabajamos con vibradores eléctricos de alta frecuencia que compactan el suelo por desplazamiento. La columna se construye de abajo hacia arriba, en etapas controladas de 0.5 m, registrando consumo de amperaje en cada paso. Para suelos finos saturados de la Quebrada de Macul, la técnica de alimentación por el fondo evita la contaminación de la grava con finos plásticos. El diseño de columnas de grava en esta comuna exige correlacionar la energía de compactación con la respuesta sísmica esperada según la microzonificación local. Por eso complementamos la caracterización con ensayos de granulometría del material de aporte y verificamos la densidad in situ con ensayos de cono de arena para asegurar el módulo de reacción horizontal de diseño.

La grava limpia bien compactada actúa como dren vertical y refuerzo: acelera la consolidación y reduce asentamientos en un 50-70%.

Método y cobertura

El desarrollo urbano de Peñalolén se aceleró en los años 90 sobre antiguos paños agrícolas y conos de deyección. Muchas viviendas y edificios se emplazaron sobre rellenos heterogéneos o suelos finos colapsables del piedemonte. La consecuencia directa son asentamientos diferenciales que agrietan pavimentos y sobrecargan las estructuras. El diseño de columnas de grava resuelve este problema creando inclusiones rígidas de 0.6 a 1.2 m de diámetro que drenan y rigidizan la matriz de suelo. La malla de columnas, generalmente entre 1.5 y 3.0 m de separación, se calcula para reducir los asentamientos totales y acelerar la consolidación primaria. En proyectos sobre limos arenosos con nivel freático alto, combinamos el sistema de columnas de grava con un estudio de licuefacción para verificar que el mejoramiento alcance el factor de seguridad exigido por la NCh433 en zonas sísmicas tipo II. La capacidad portante equivalente puede superar los 200 kPa, suficiente para cimentaciones superficiales rígidas.

Contexto regional

El contraste geográfico de Peñalolén entre la precordillera y la cuenca marca el riesgo principal. De la cota 1000 a la 600 en pocos kilómetros, los depósitos aluviales arrastran bolones y finos que generan una matriz errática. En la zona baja, los suelos lacustres y las cenizas volcánicas presentan plasticidad media a alta. Un diseño de columnas de grava mal calibrado puede fallar si no se considera la licuefacción en estratos de arena limosa bajo el nivel freático. El riesgo no es solo resistencia: es el tiempo de consolidación. Si el sistema de drenaje vertical se colmata con finos durante la instalación, la presión de poros no se disipa y los asentamientos post-construcción arruinan la obra. Para Peñalolén, cada diseño debe incorporar ensayos de permeabilidad in situ que validen la conductividad hidráulica real del complejo suelo-columna, más allá de las fórmulas de Barron o Hansbo.

Parámetros de referencia

Parámetro	Valor típico
Diámetro típico de columna	0.6 – 1.2 m
Separación entre ejes (malla)	1.5 – 3.0 m (centro a centro)
Profundidad máxima de tratamiento	Hasta 25 m con equipo estándar
Material de aporte	Grava limpia 25-50 mm, finos < 5%
Factor de reducción de asentamiento (n)	2.0 – 4.0 (según Priebe)
Densidad relativa alcanzada en columna	Dr > 70% (control por amperaje y cono de arena)
Coeficiente de permeabilidad equivalente del sistema	1x10⁻³ a 1x10⁻² cm/s

Servicios técnicos asociados

Diseño y Verificación de Malla de Columnas

Calculamos el espaciamiento, diámetro y profundidad de columnas de grava según el método de Priebe, considerando la estratigrafía real obtenida de sondajes y CPT en Peñalolén. Incluye análisis de asentamientos totales, diferenciales y capacidad portante equivalente post-mejoramiento.

Control de Ejecución y Recepción de Columnas de Grava

Supervisamos la instalación vibro-sustitutiva registrando amperaje, profundidad y consumo de grava por columna. Verificamos la densidad relativa alcanzada con ensayos de cono de arena y pruebas de carga estática sobre columna aislada para validar el módulo de balasto.

Dudas habituales

¿En qué tipo de suelos de Peñalolén se recomienda el diseño de columnas de grava?

Se recomienda en suelos finos blandos, limos arenosos sueltos y rellenos no controlados con espesores superiores a 3 m. En la zona del piedemonte y los valles aluviales de Peñalolén, donde aparecen arcillas limosas con N-SPT menores a 10 golpes, las columnas de grava rigidizan el terreno y aceleran la disipación de presiones de poro.

¿Cuánto cuesta el diseño e instalación de columnas de grava en Peñalolén?

El costo del servicio de diseño y control de ejecución de columnas de grava en Peñalolén oscila entre $611.000 y $2.358.000, dependiendo de la profundidad del tratamiento, el número de columnas a verificar y la complejidad de los ensayos de control de calidad requeridos.

¿Cómo se verifica la calidad de una columna de grava ya instalada?

Realizamos un control en tres etapas: registro continuo de parámetros de instalación (amperaje, profundidad, consumo de grava), verificación de densidad mediante ensayo de cono de arena en la cabeza de la columna y, en proyectos críticos, ejecutamos una prueba de carga estática sobre columna individual para medir el asentamiento bajo carga de servicio.

¿Qué plazo tiene un diseño típico para una vivienda en Peñalolén?

Un diseño para un lote de vivienda unifamiliar en Peñalolén, incluyendo la revisión de la mecánica de suelos existente y el cálculo de la malla de columnas, se entrega en un plazo de 5 a 7 días hábiles. Si debemos ejecutar sondajes complementarios, el plazo se extiende según la campaña de terreno.
