Peñalolén, con una población que supera los 240.000 habitantes y situada a los pies de la precordillera andina, presenta un escenario geotécnico complejo donde los depósitos aluviales y conos de deyección del río Mapocho dominan el subsuelo. La combinación de gravas arenosas y arenas limosas con distintos grados de compacidad obliga a que el diseño de vibrocompactación en Peñalolén se aborde con un conocimiento detallado de la estratigrafía local. A diferencia de otras comunas del sector oriente, aquí la profundidad del estrato competente varía abruptamente en distancias cortas —hemos visto cambios de 8 a 25 metros en menos de 200 metros lineales—, lo que exige campañas de sondajes SPT y ensayos de densidad cono de arena para calibrar correctamente la malla de tratamiento. La microzonificación sísmica de Santiago, actualizada tras el terremoto del 27F de 2010, clasifica gran parte del territorio comunal en zona III con periodos de vibración entre 0.4 y 1.0 segundos, factor determinante en los criterios de densificación que aplica nuestro equipo técnico. El diseño de vibrocompactación en Peñalolén no es un procedimiento estándar: cada lote exige interpretar cómo los pulsos de alta frecuencia del vibrador interactúan con la matriz granular predominante.
En suelos granulares de Peñalolén, un diseño de vibrocompactación bien calibrado puede reducir el potencial de licuefacción de 'alto' a 'bajo' según los criterios de Seed-Idriss.
Método y cobertura

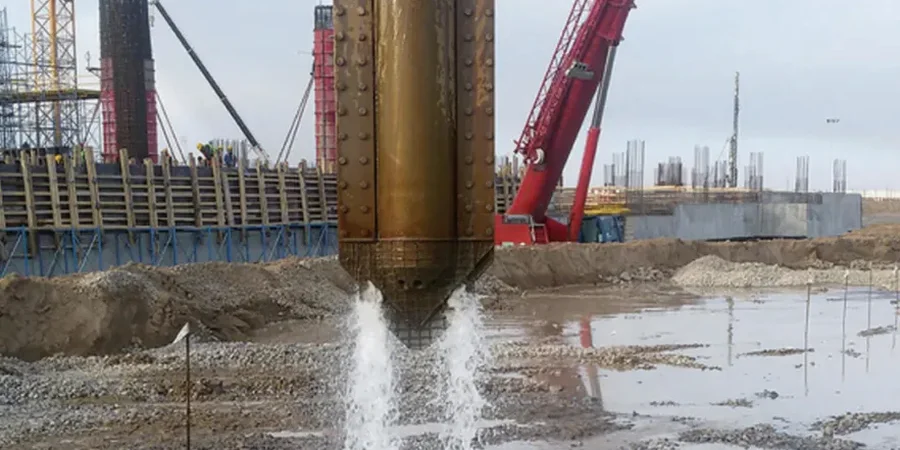

Los depósitos de Peñalolén se caracterizan por una alternancia de gravas areno-limosas con bolsones de arena fina mal graduada, provenientes de los abanicos aluviales del estero San Ramón y el canal Las Perdices. Esta heterogeneidad litológica, sumada a un nivel freático que oscila entre los 4 y los 15 metros según la cota, impone desafíos específicos al diseño de vibrocompactación en Peñalolén. La técnica se apoya en la norma chilena NCh2369 para el diseño sísmico de estructuras industriales y en la NCh433.Of2012, que establece el espectro de diseño para la zona. El proceso consiste en insertar un vibrador de aguja —típicamente con fuerza centrífuga entre 180 y 350 kN— que transmite vibración horizontal al terreno, reacomodando las partículas y reduciendo el índice de vacíos. Para validar la mejora alcanzada, se ejecutan
ensayos CPT pre y post-tratamiento, que permiten obtener perfiles continuos de resistencia por punta y fricción lateral sin alterar la muestra. En proyectos donde además se requiere verificar la capacidad portante de la capa mejorada, complementamos con
ensayos Proctor modificados que determinan la densidad máxima de referencia para el material granular tratado. La vibrocompactación en Peñalolén alcanza densificaciones efectivas hasta 12 metros de profundidad, con mejoras de resistencia SPT que frecuentemente duplican los valores iniciales.
Contexto regional
El clima mediterráneo de Peñalolén, con precipitaciones concentradas entre mayo y agosto que alcanzan promedios de 350 mm anuales y eventos puntuales de más de 60 mm en 24 horas, contrasta con la condición sísmica permanente de la falla San Ramón, situada a menos de 5 km del centro comunal. Este doble factor —humedad estacional que eleva el nivel freático y amenaza sísmica latente— configura el escenario de riesgo más crítico para las obras que omiten un diseño de vibrocompactación en Peñalolén. Un suelo arenoso saturado y suelto, sometido a la aceleración sísmica esperada en la zona (PGA de 0.40g según NCh433 para suelo tipo D), puede desarrollar presiones de poro que anulen la resistencia al corte en segundos. El fenómeno de licuefacción no es teórico en esta comuna: los mapas de peligro del Servicio Nacional de Geología y Minería identifican sectores con susceptibilidad moderada a alta en las cercanías de avenida Tobalaba y el eje Grecia. El diseño de vibrocompactación en Peñalolén se convierte entonces en una medida de mitigación directa, ya que al densificar la matriz granular se incrementa la resistencia a la penetración y se reduce la contractividad del suelo. Ignorar este paso equivale a aceptar asentamientos diferenciales que pueden superar los 15 cm durante un sismo severo, comprometiendo fundaciones, losas y conexiones de servicios.
Estándares relevantes
NCh433.Of2012 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh 1516 – Standard Test Method for Standard Penetration Test (SPT), NCh 3402 – Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing (CPT), Seed, H.B. & Idriss, I.M. (1982) – Ground Motions and Soil Liquefaction During Earthquakes
Dudas habituales
¿Qué tipo de suelos en Peñalolén son aptos para la vibrocompactación?
La técnica es efectiva en suelos granulares con menos del 15% de finos (limos y arcillas) y un contenido de humedad que permita la transmisión de vibraciones. En Peñalolén, los depósitos aluviales de gravas arenosas y arenas limpias del cono del Mapocho son candidatos ideales. Suelos con más del 20% de finos requieren técnicas alternativas como columnas de grava, ya que las vibraciones no logran el reacomodo granular necesario.
¿Cómo se verifica que la vibrocompactación en Peñalolén cumplió con el diseño?
Se ejecutan ensayos CPT o SPT en puntos predefinidos de la malla tratada, comparando los valores de resistencia por punta (qc) o N1(60) con los criterios de aceptación del diseño. La norma NCh2369 exige que el potencial de licuefacción se evalúe post-tratamiento. Nuestro laboratorio acreditado bajo ISO 17025 emite un informe con los perfiles comparativos y el cálculo del factor de seguridad final.
¿Qué rango de costo tiene un diseño de vibrocompactación en Peñalolén?
Los honorarios por el diseño de vibrocompactación en Peñalolén varían según la superficie a tratar y la cantidad de ensayos de control requeridos, ubicándose típicamente entre $626.000 y $2.247.000. Este rango cubre el estudio geotécnico previo, el diseño de la malla de tratamiento y la supervisión del control de calidad post-densificación.
¿Qué diferencia hay entre vibrocompactación y compactación dinámica?
La vibrocompactación utiliza un vibrador de aguja que densifica el suelo por vibración horizontal continua desde el interior del terreno, ideal para profundidades de hasta 15 metros en zonas urbanas con restricciones de vibración. La compactación dinámica emplea impactos superficiales con pesos de 10 a 30 toneladas, genera mayor vibración ambiental y es más adecuada para grandes superficies alejadas de edificaciones. En el contexto urbano de Peñalolén, la vibrocompactación suele ser la opción preferente.
