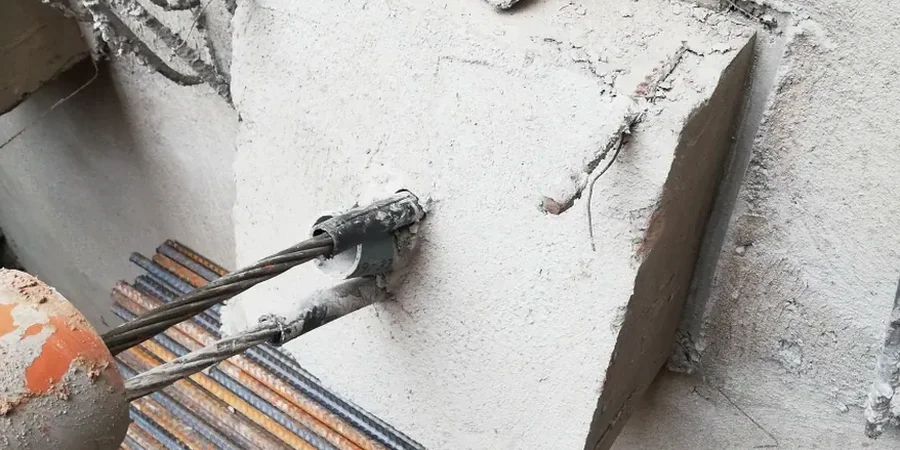

Trabajar en los faldeos cordilleranos de Peñalolén implica lidiar con un perfil de suelo que cambia en cuestión de metros: de limo arenoso a roca granítica altamente meteorizada, conocida localmente como maicillo. Este contraste, sumado a la alta sismicidad documentada en la NCh433.Of1996 Mod.2012, exige soluciones de contención que no dependan únicamente de la gravedad. El diseño de anclajes activos y pasivos se vuelve aquí una herramienta indispensable cuando una excavación supera los 4 metros o se construye sobre una pendiente superior al 15 %. Antes de definir la carga de bloqueo, nuestro equipo correlaciona la resistencia del macizo rocoso con ensayos de sondajes SPT para estimar la fricción lateral en el bulbo de inyección.
En laderas cordilleranas, un anclaje mal diseñado no solo cede: puede inducir fallas progresivas ladera arriba.
Contexto regional
No es lo mismo anclar un muro en el valle de Avenida Grecia que en la ladera sobre la Avenida Las Torres. En el sector bajo de Peñalolén, los suelos finos aluviales pueden presentar fluencia lenta bajo carga constante, reduciendo la tensión del anclaje activo con el tiempo. En las laderas, el riesgo principal es encontrar bloques erráticos de granito dentro de una matriz de suelo residual, lo que desvía la perforación y genera bulbos no uniformes. Si no se contempla una campaña de investigación geotécnica específica, el contratista se expone a rediseños en plena faena, con el consecuente sobrecosto. Por eso insistimos en que el diseño de anclajes en esta comuna no puede basarse en tablas genéricas; la heterogeneidad del contacto entre suelo coluvial y roca meteorizada obliga a validar cada longitud de empotramiento con ensayos de idoneidad in situ.
Dudas habituales
¿Cuál es el costo estimado para el diseño de un sistema de anclajes en Peñalolén?
El servicio de diseño de anclajes activos y pasivos, incluyendo la memoria de cálculo, los planos de detalle y las especificaciones técnicas para la instalación y el tesado, se sitúa en un rango de $495.000 a $1.610.000. La variación depende de la altura de la contención, el número de líneas de anclaje y la complejidad del perfil geotécnico cordillerano.
¿Qué diferencia hay entre un anclaje activo y uno pasivo en una contención definitiva?
El anclaje activo se tesa hasta alcanzar una carga de diseño, comprimiendo el muro contra el terreno y limitando las deformaciones desde el primer momento. El anclaje pasivo, en cambio, no se tesa; solo empieza a trabajar a tracción cuando el suelo o la roca tienden a deformarse. En Peñalolén, en cortes permanentes junto a viviendas, preferimos anclajes activos para controlar asentamientos.
¿Cómo afecta el tipo de suelo de la precordillera al diseño del bulbo de inyección?
En el contacto entre suelo y roca meteorizada, típico de Peñalolén, aplicamos la técnica de inyección repetitiva selectiva (IRS) para mejorar el confinamiento del bulbo en zonas de baja competencia. Esto nos permite alcanzar capacidades de carga superiores a las que obtendríamos con una inyección única global (IU), especialmente cuando hay lentes de maicillo suelto.
¿Realizan ensayos de control durante la ejecución de los anclajes?
Sí. Supervisamos la instalación y llevamos a cabo ensayos de arrancamiento según la norma NCh 165. Verificamos la carga de rotura y la fluencia del acero en al menos el 5 % de los anclajes ejecutados, asegurando que el comportamiento real del sistema se corresponda con las hipótesis de diseño geotécnico.
