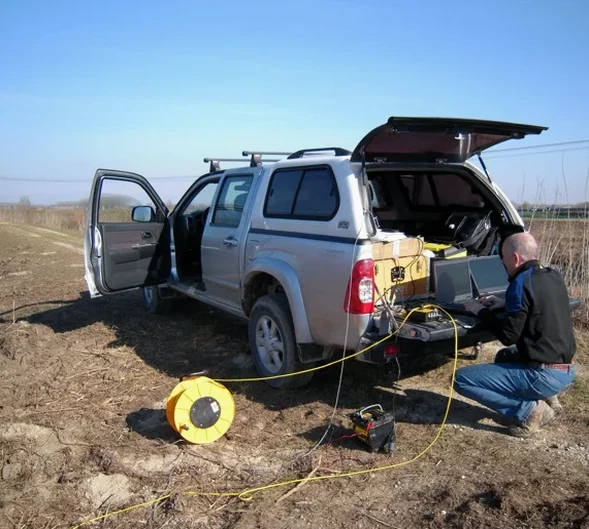

El mes pasado evaluamos un terreno en la avenida Grecia, a quinientos metros del canal Las Perdices. El cliente venía con un proyecto de siete pisos y necesitaba saber qué había bajo la tosca superficial. En Peñalolén, la variabilidad del subsuelo es brutal: pasas de gravas fluviales a roca meteorizada en menos de quince metros de profundidad. Por eso muchas veces la tomografía sísmica de refracción y reflexión se vuelve la herramienta que define el criterio de fundación. Colocamos los geófonos cada tres metros, el martillo sísmico golpea y en cuestión de horas tenés un perfil de velocidades de onda P y S que te muestra las capas sin mover un metro cúbico de suelo. En esa obra en particular detectamos un contraste de impedancia a los nueve metros que coincidía con el contacto entre el relleno aluvial y la roca alterada. Complementamos la campaña con un ensayo CPT en los puntos donde el perfil sísmico mostraba menos rigidez, y los resultados fueron consistentes. En la práctica diaria en Peñalolén, ver el subsuelo antes de meter máquinas evita sobrecostos y sorpresas durante la excavación.
En el piedemonte de Peñalolén, un perfil sísmico de refracción te separa las gravas de la roca meteorizada en horas, sin necesidad de sondajes exploratorios.
Método y cobertura
Peñalolén se extiende desde los 600 metros sobre el nivel del mar en el sector de La Faena hasta casi los 900 metros en los faldeos orientales. Esa diferencia de cota, sumada a la cercanía con la falla de Ramón, genera un subsuelo que en diez metros puede cambiar tres veces de litología. La tomografía sísmica de refracción captura esas transiciones con precisión: en nuestras campañas, el contraste entre el depósito coluvial y el macizo rocoso suele aparecer entre los 6 y los 18 metros de profundidad, dependiendo del punto. Trabajamos con tendidos de 69 o 115 metros, lo que permite alcanzar penetraciones efectivas de hasta 30 metros en condiciones favorables. Para los suelos finos saturados del sector poniente, cercano a la avenida Tobalaba, combinamos la sísmica de refracción con el
MASW y así obtenemos los perfiles de Vs30 que exige la normativa sísmica. En los proyectos de loteo sobre terrenos con relleno antrópico, también recomendamos hacer
calicatas en los puntos donde la tomografía muestra anomalías de baja velocidad, para verificar la naturaleza del material directamente. El dato sísmico te da la geometría; la calicata te confirma la calidad del relleno.
Contexto regional
El sector de Peñalolén Alto está literalmente sobre la traza de la falla de Ramón, un sistema activo que genera escarpes y fracturamiento intenso en la roca. Cuando no se hace un perfil sísmico antes de excavar, el riesgo no es solo encontrar roca más dura de lo esperado: es no detectar una zona de falla con material triturado y saturado que puede colapsar durante la construcción. En la zona baja, entre la avenida José Arrieta y el canal San Carlos, los suelos finos saturados presentan velocidades de onda de corte inferiores a 180 m/s en los primeros metros, lo que los clasifica como sitio tipo E según la NCh 433.Of1996 Mod.2009. Eso implica demandas sísmicas mucho mayores sobre la estructura. La tomografía sísmica de refracción mapea esos contrastes con claridad: un gradiente de velocidad bajo indica suelo blando; un salto brusco a más de 1500 m/s te marca el techo rocoso. Ignorar esa información en una zona sísmica como Peñalolén es jugar con fuego. Nos ha tocado reevaluar proyectos donde el estudio previo asumía roca a tres metros y el perfil sísmico mostró que el macizo competente estaba a once.
Dudas habituales
¿Qué profundidad alcanza la tomografía sísmica en los suelos de Peñalolén?
Depende del tipo de suelo y de la longitud del tendido. En las gravas fluviales de la zona media logramos penetraciones de 25 a 35 metros. En los rellenos finos saturados del sector poniente la profundidad efectiva baja a unos 12-18 metros. Con tendidos de 115 metros podemos investigar hasta 40 metros en condiciones de roca competente.
¿Cuánto cuesta un estudio de refracción sísmica en Peñalolén?
El costo varía según los metros lineales de tendido y la cantidad de líneas. Para un lote estándar con dos líneas de 69 metros, el rango está entre $1.431.000 y $2.460.000. Incluye el procesamiento, el perfil de velocidades y el informe con la clasificación sísmica del sitio.
¿La tomografía sísmica reemplaza a las calicatas o sondajes?
No los reemplaza, los complementa. La sísmica te da continuidad lateral y profundidad de los estratos sin excavar. Pero necesitás calicatas o sondajes puntuales para calibrar los valores de velocidad con el tipo de suelo real y hacer ensayos de laboratorio.
¿Cómo influye la falla de Ramón en los resultados de la sísmica?
Mucho. La falla genera fracturamiento intenso y zonas de roca triturada que la sísmica detecta como anomalías de baja velocidad. Eso nos permite mapear la zona de daño de la falla y recomendar fundaciones que la eviten o que la atraviesen con precauciones específicas.
