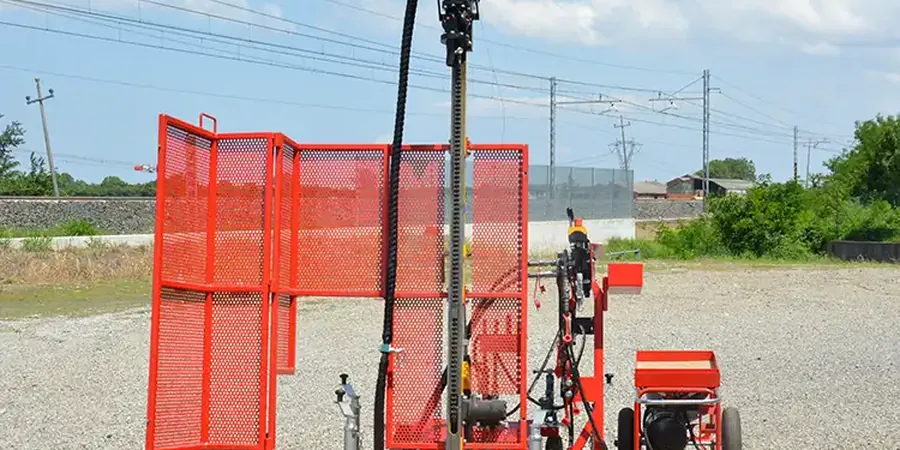

El martinete de seguridad de 63.5 kg golpea la cabeza de golpeo. El varillaje AW transmite la energía hasta el toma-muestras partido en el fondo del sondeo. En Peñalolén este equipo opera entre cotas que van desde los 600 msnm en el piedemonte hasta los 900 msnm en sectores altos como San Luis. La diferencia de altura importa. La energía entregada al tren de barras varía con la longitud del varillaje y la verticalidad del equipo. En suelos granulares con bolones —comunes en la quebrada de Macul— la recuperación puede ser parcial. Eso obliga a registrar cada 15 cm de avance. El valor N60 se corrige por energía, diámetro y confinamiento. No es solo contar golpes. Es entender qué pasa en los primeros 45 cm bajo el nivel de ensayo. Cuando el perfil muestra rechazo antes de los 50 golpes, combinamos la información con ensayos CPT para validar la presencia de estrato competente. La norma NCh 1516 rige cada paso del procedimiento en terreno.
El valor N60 corregido define la categoría sísmica del suelo según NCh433 y determina el tipo de fundación viable en Peñalolén.
Dudas habituales
¿Cuánto cuesta un ensayo SPT en Peñalolén?
El rango de precio para un sondaje SPT completo en Peñalolén varía entre $272.000 y $383.000, dependiendo de la profundidad, la accesibilidad del terreno en zonas de ladera y la cantidad de metros lineales contratados. El valor incluye movilización del equipo de penetración, ejecución según NCh 1516, registro de golpeo y entrega de perfil con N60 corregido.
¿Qué profundidad alcanza el ensayo SPT en suelos de Peñalolén?
La profundidad típica varía entre 15 y 25 metros. El límite lo define el rechazo: cuando se superan 50 golpes en cualquier tramo de 15 cm, se detiene el avance. En los depósitos granulares densos del piedemonte de Peñalolén, el rechazo suele aparecer entre los 12 y 18 metros. Si se requiere mayor profundidad, se evalúa cambiar a rotación con corona de widia.
¿Cómo se corrige el valor N de campo a N60 en el ensayo SPT?
El N de campo se multiplica por factores de corrección: CE (energía del martillo, típicamente 0.60 a 0.85 en equipos de seguridad), CB (diámetro de perforación), CR (longitud del varillaje) y CS (tipo de toma-muestras). El resultado es N60, valor normalizado al 60% de la energía teórica de caída libre. La norma NCh 1516 detalla cada factor. En suelos finos se aplica además corrección por contenido de finos.
¿El ensayo SPT permite obtener muestras de suelo para laboratorio?
Sí. El toma-muestras partido estándar recupera suelo alterado representativo de cada metro perforado. La muestra se almacena en bolsas herméticas con identificación de profundidad. Sobre ese material se ejecutan ensayos de granulometría, plasticidad y humedad natural. No es una muestra inalterada —para eso se requiere muestreo Shelby— pero es suficiente para clasificar el suelo según USCS y calibrar correlaciones.
¿Qué norma chilena regula el ensayo SPT para diseño sísmico?
La NCh433.Of1996 modificada en 2012 clasifica los suelos de fundación en tipos A a F según la velocidad de onda de corte y el N60 del SPT. La NCh3360 define el procedimiento de ejecución del ensayo en Chile. Ambas normas son exigibles en proyectos de edificación en Peñalolén. El informe del ensayo debe incluir la clasificación sísmica del perfil para que el calculista defina el espectro de diseño.
